230/500-B-MB-H151B-kúlulaga kefli

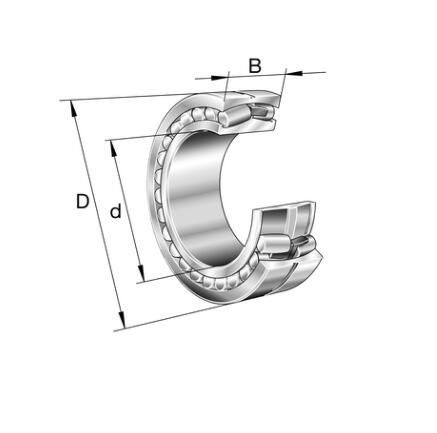

Aðalmál og árangursgögn

d	500 mm	Borþvermál
D	720 mm	Ytri þvermál
B	167 mm	Breidd
Cr	3,900,000 N	Grundvallar kraftmikil hleðslustig, geislamyndaður
C0r	8,500,000 N	Grunnstöðustöðuálag, geislamyndaður
Cur	530,000 N	Þreytuálagsmörk, radial
nG	890 1/mín	Takmarka hraða
nϑr	520 1/mín	Viðmiðunarhraði
≈m	228 kg	Þyngd

Festingarmál

dmín	523 mm	Lágmarksþvermál skaft öxl
Da max	697 mm	Hámarksþvermál öxl húsnæðis
ra max	5 mm	Hámarks innfellingarradíus

Mál

rmín	6 mm	Lágmarks afrifunarvídd
D1	653,5 mm	Borþvermál ytri hringur
ds	12,5 mm	Smurgat í þvermál
ns	23,5 mm	Breidd smurróp

Hitastig

Tmín	-30 gráðu	Rekstrarhiti mín.
Thámark	200 gráður	Rekstrarhiti max.

Reikniþættir

e	0.22	Takmörkunargildi Fa/Fr fyrir gildi mismun. Gildi þátta X og Y
Y1	3.01	Dynamic axial load factor
Y2	4.48	Dynamic axial load factor
Y0	2.94	Static axial load factor



Kúlulaga rúllulegur eru hönnuð til að takast á við mikið geisla- og ásálag, jafnvel við aðstæður þar sem misskipting og skaftbeygja er. Þessar legur eru með kúlulaga ytri kappakstursbraut og tvær raðir af tunnulaga rúllum, sem gerir þeim kleift að mæta hornabili á milli ytri og innri hringja. Þessi hæfileiki gerir þau tilvalin fyrir notkun þar sem skaftbeyging eða uppsetningarvillur eru algengar. Að auki tryggir öflug bygging þeirra langan endingartíma, jafnvel undir miklum titringi eða höggálagi. Auknar smurrásir og þéttingar í háþróaðri hönnun draga enn frekar úr núningi og sliti.

Þessar legur bjóða upp á nokkra kosti, sem gera þær fjölhæfar og áreiðanlegar í ýmsum notkunum. Hönnun þeirra gerir þeim kleift að takast á við umtalsvert álag en viðhalda afköstum í erfiðu umhverfi og draga þannig úr viðhaldi og niður í miðbæ. Bætt hönnun leiðir einnig til lægra rekstrarhita og lengri endingartíma fitu, sem eykur heildar skilvirkni. Sambland af langri endingartíma og minni viðhaldsþörf gerir kúlulaga rúllulegur að hagkvæmu vali fyrir margar atvinnugreinar.

Kúlulaga rúllulegur eru mikið notaðar í iðnaðarvélum, sérstaklega í námuvinnslu, byggingar- og efnismeðferðarbúnaði þar sem mikið álag og misskipting er ríkjandi. Þau eru einnig nauðsynleg í raforkuframleiðslubúnaði, svo sem vindmyllum, sem krefjast öflugra og áreiðanlegra legulausna. Í bílageiranum eru þessar legur notaðar í þungum ökutækjum og vörubílum þar sem ending og burðargeta skipta sköpum. Ennfremur eru þær tilvalin fyrir pappírsverksmiðjur í pappírsdeigs- og pappírsiðnaði, þar sem þær verða að þola mikið álag og erfiðar rekstrarskilyrði.

Í stuttu máli eru kúlulaga rúllulegur ómissandi íhlutir í ýmsum atvinnugreinum vegna einstakrar hönnunar og frammistöðueiginleika. Hæfni þeirra til að takast á við mikið álag, mæta misskiptingum og starfa á áreiðanlegan hátt í krefjandi umhverfi tryggir að þeir gegna mikilvægu hlutverki við að lengja endingu búnaðar og viðhalda skilvirkum rekstri.

NEI.	d	D	B
248/750-B-MB	750	920	170
22272-BEA-XL-MB1	360	650	170
230/500-B-MB	500	720	167
230/500-B-MB-C3	500	720	167
230/500-BK-MB	500	720	167
230/500-BK-MB-C3	500	720	167
230/500-BK-MB-C4	500	720	167
230/500-B-MB-H40AB	500	720	167
230/500-B-MB-H151B	500	720	167
230/500-BEA-XL-MB1	500	720	167
230/500-BEA-XL-K-MB1	500	720	167
230/500-BEA-XL-MB1-C3	500	720	167
230/500-BEA-XL-K-MB1-C3	500	720	167
230/500-BEA-XL-K-MB1-C4	500	720	167
238/1060-BK-MB	1060	1280	165
238/1060-B-MB	1060	1280	165
22268-BEA-XL-MB1	340	620	165
22268-BEA-XL-K-MB1	340	620	165
23096-MB	480	700	165
23096-MB-C3	480	700	165
