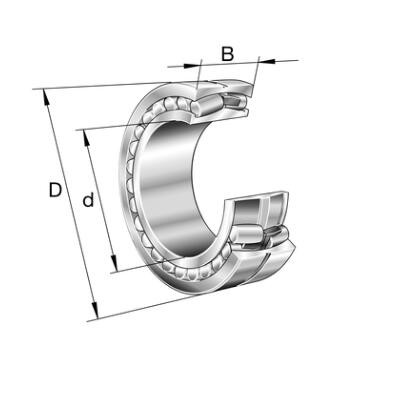

231/710-BK-MB-C3-kúlulaga rúllulegur

Aðalmál og árangursgögn

d	710 mm	Borþvermál
D	1.150 mm	Ytra þvermál
B	345 mm	Breidd
Cr	12,500,000 N	Grundvallar kraftmikil hleðslustig, geislamyndaður
C0r	27,000,000 N	Grunnstöðustöðuálag, radial
Cur	1,830,000 N	Þreytuálagsmörk, radial
nG	470 1/mín	Takmarka hraða
nϑr	207 1/mín	Viðmiðunarhraði
≈m	1.413 kg	Þyngd

Festingarmál

dmín	750 mm	Skaft öxl með lágmarks þvermál
Da max	1.110 mm	Hámarksþvermál öxl húsnæðis
ra max	8 mm	Hámarks innfellingarradíus

Mál

rmín	9,5 mm	Lágmarks afrifunarvídd
D1	1.006,6 mm	Borþvermál ytri hringur
ds	12,5 mm	Smurgat í þvermál
ns	23,5 mm	Breidd smurróp

Hitastig

Tmín	-30 gráðu	Rekstrarhiti mín.
Thámark	200 gráður	Rekstrarhiti max.

Reikniþættir

e	0.3	Takmörkunargildi Fa/Fr fyrir gildi mismun. Gildi þátta X og Y
Y1	2.25	Dynamic axial load factor
Y2	3.34	Dynamic axial load factor
Y0	2.2	Static axial load factor



Kúlulaga rúllulegur eru hönnuð til að takast á við mikið geisla- og ásálag, jafnvel við aðstæður þar sem misskipting og skaftbeygja er. Þessar legur eru með kúlulaga ytri kappakstursbraut og tvær raðir af tunnulaga rúllum, sem gerir þeim kleift að mæta hornabili á milli ytri og innri hringja. Þessi hæfileiki gerir þau tilvalin fyrir notkun þar sem skaftbeyging eða uppsetningarvillur eru algengar. Að auki tryggir öflug bygging þeirra langan endingartíma, jafnvel undir miklum titringi eða höggálagi. Auknar smurrásir og þéttingar í háþróaðri hönnun draga enn frekar úr núningi og sliti.

Þessar legur bjóða upp á nokkra kosti, sem gera þær fjölhæfar og áreiðanlegar í ýmsum forritum. Hönnun þeirra gerir þeim kleift að takast á við umtalsvert álag en viðhalda afköstum í erfiðu umhverfi og draga þannig úr viðhaldi og niður í miðbæ. Bætt hönnun leiða einnig til lægra rekstrarhita og lengri endingartíma fitu, sem eykur heildar skilvirkni. Sambland af langri endingartíma og minni viðhaldsþörf gerir kúlulaga rúllulegur að hagkvæmu vali fyrir margar atvinnugreinar.

Kúlulaga rúllulegur eru mikið notaðar í iðnaðarvélum, sérstaklega í námuvinnslu, byggingar- og efnismeðferðarbúnaði þar sem mikið álag og misskipting er ríkjandi. Þau eru einnig nauðsynleg í raforkuframleiðslubúnaði, svo sem vindmyllum, sem krefjast öflugra og áreiðanlegra burðarlausna. Í bílageiranum eru þessar legur notaðar í þungum ökutækjum og vörubílum þar sem ending og burðargeta skipta sköpum. Ennfremur eru þær tilvalin fyrir pappírsverksmiðjur í pappírsdeigs- og pappírsiðnaði, þar sem þær verða að þola mikið álag og erfiðar rekstrarskilyrði.

Í stuttu máli eru kúlulaga rúllulegur ómissandi íhlutir í ýmsum atvinnugreinum vegna einstakrar hönnunar og frammistöðueiginleika. Hæfni þeirra til að takast á við mikið álag, mæta misskiptingum og starfa á áreiðanlegan hátt í krefjandi umhverfi tryggir að þeir gegna mikilvægu hlutverki við að lengja endingu búnaðar og viðhalda skilvirkum rekstri.

NEI.	d	D	B
232/530-MB	530	980	355
232/530-K-MB	530	980	355
249/1180-B-MB	1180	1540	355
249/1180-BK30-MB	1180	1540	355
249/1180-BK30-MB-C3	1180	1540	355
241/560-BEA-XL-MB1-C3	560	920	355
241/560-BEA-XL-K30-MB1	560	920	355
241/560-BEA-XL-K30-MB1-C3	560	920	355
241/560-BEA-XL-MB1	560	920	355
241/560-BEA-XL-MB1-H40	560	920	355
248/1600-B-MB	1600	1950	345
230/1120-B-MB	1120	1580	345
240/800-BK30-MB	800	1150	345
231/710-B-MB	710	1150	345
231/710-B-MB-H40	710	1150	345
231/710-BK-MB-C3	710	1150	345
240/800-B-MB	800	1150	345
231/710-BK-MB	710	1150	345
232/500-BEA-XL-MB1	500	920	336
232/500-MB	500	920	336
