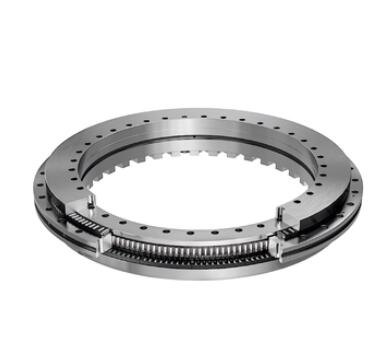

Yrtc 260- xl

Helstu víddir og árangursgögn

d	260 mm	Bora þvermál
	0 mm	Borþvermál Efri þvermál
	-0. 018 mm	Borþvermál lægra þol
D	385 mm	Utan þvermál
	0 mm	Umburðarlyndi utan þvermál
	-0. 02 mm	Utan þvermál lægra þol
H	55 mm	Hæð
Cr	140,000 N	Grunn öflugt álagseinkunn, geislamyndun
C0r	355,000 N	Grunn truflanir álags, geislamyndun
Ca	168,000 N	Grunn öflugt álagseinkunn, axial
C0a	1,090,000 N	Grunn truflanir álags, axial
nG	300 1/mín	Takmarka hraða
MR	9 nm	Bera núnings tog við 5 1/mín
≈m	17,5 kg	Þyngd

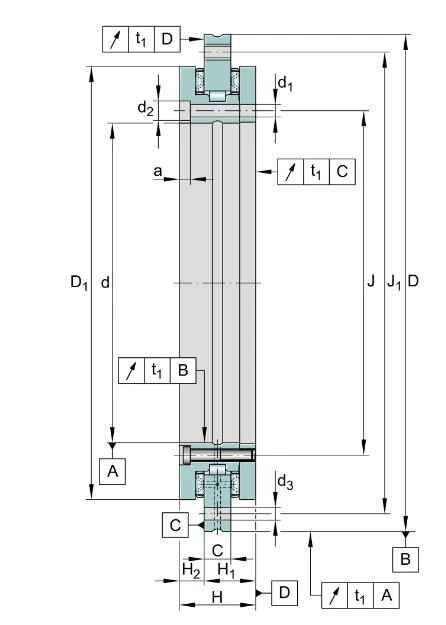

Uppsetningarvíddir

J	280 mm	Þvermál kastahrings festar göt í innri hring
J1	365 mm	Kastahring þvermál festingar holur í ytri hring
d1	9,3 mm	Laga göt þvermál innri hringur
d2	15 mm	Mótvægisþvermál festingarhola
a	8,2 mm	Mótvægisdýpt við að laga holur
	34	Magn af því að laga holur innri hringur
d3	9,3 mm	Festing göt þvermál ytri hringur
	33	Magn festingarholna ytri hringur
n	36	Pitch magn
t	10 gráðu	Kasta aðskilnaðarhorn
G	M12	Snittari útdráttarhol
	3	Magn snittaðs útdráttarhols
MA	34 nm	Skrúðu hertu tog
	2	Magn festiskrúfa
t1	6 µm	Axial og geislamyndun, mælingarstaðall; Mælt á festri legu, með kjörnum aðliggjandi smíði.

Mál

H1	36,5 mm	Hæð snerting andlit ytri hringur
	0. 04 mm	Hæð snerting andlits ytri hringur H1 efri þoli
	-0. 04 mm	Hæð snerting andlit ytri hringur H1 Lægra vikmörk
H2	18,5 mm	Hæð snerting andlit ytri hringur
	0. 025 mm	Hæð snerting andlits ytri hring H2 efri þoli
	-0. 025 mm	Hæð snerting andlits ytri hringur H2 Lægra vikmörk
D1 max	347 mm	Hámarks þvermál innri hringur
C	18 mm	Breidd ytri hrings

Hitastigssvið

Tmín	-30 gráðu	Rekstrarhiti mín.
TMax	120 gráðu	Rekstrarhitastig hámark.

Viðbótarupplýsingar

cAl	6,900 N/µm	Axial stífni burðarstöðu
cRL	5,300 N/µm	Geislamyndun stífni burðar
cKl	104, 000 nm/mrad	Halla stífni burðarstöðu
cAl	19,000 N/µm	Axial stífni veltandi frumefnissett
cRL	8,100 N/µm	Geislamyndun stífni í veltandi þætti
cKl	265, 000 nm/mrad	Halla stífni rúlluþátta sett

YRTC 260- xl axial/radial roller legur er afkastamikil lega sem er hannað til að takast á við axial og geislameðferð á skilvirkan hátt. Þessi lega er með samsniðna hönnun með öflugri uppbyggingu, sem gerir það hentugt fyrir forrit þar sem pláss er takmarkað en mikil álagsgeta er nauðsynleg. Advanced Roller rúmfræði þess tryggir jafnvel dreifingu álags, lágmarkar streituþéttni og lengir þjónustulífi legunnar. YRTC 260- XL er framleitt með hágæða efni og háþróaðri framleiðslutækni, sem tryggir nákvæmni, endingu og áreiðanleika við krefjandi rekstraraðstæður.

Einn af lykil kostum YRTC 260- XL er geta þess til að starfa vel undir miklum álagi en viðhalda litlum núningi. Þetta gerir það að kjörið val fyrir forrit þar sem orkunýtni og minni slit eru mikilvæg. Legjan er einnig hönnuð til að auðvelda uppsetningu og viðhald, draga úr niður í miðbæ og launakostnað. Að auki gerir fjölhæf hönnun þess kleift að nota í fjölmörgum atvinnugreinum, þar á meðal vélum, bifreiðum, geimferða og iðnaðarbúnaði. YRTC 260- xl er hagkvæm lausn fyrir forrit sem krefjast bæði axial og geislamyndunarstuðnings.

YRTC 260- xl axial/radial roller legur er mikið notað í ýmsum iðnaðar- og vélrænni kerfum, svo sem gírkassa, dælum, mótorum og þungum vélum. Geta þess til að takast á við sameinað álag gerir það sérstaklega hentugt fyrir forrit þar sem bæði snúnings- og axial kraftar eru til staðar. Til dæmis er það almennt notað í vélfærafræði, CNC vélum og öðrum nákvæmni verkfræðiforritum þar sem mikil nákvæmni og áreiðanleiki eru nauðsynleg. Með yfirburði afköstum, löngum þjónustulífi og aðlögunarhæfni að hörðu umhverfi, er YRTC 260- XL traust val fyrir verkfræðinga og framleiðendur sem leita að áreiðanlegri burðarlausn.
